产品简介

光频域反射传感系统(OFDR) 是一款基于瑞利光频域反射原理的分布式光纤应变、温度测量系统，能够快速检测光纤沿线的瑞利散射谱，提取瑞利频移并解调光纤应变与温度分布，实现分布式应变与温度测量，本系统具有测量精度高、传感误差小、空间分辨率高等优点。

本系统使用光纤作为传感元件，具有稳定性好、不易受干扰的特点，可以通过上位机实现应变、温度在线监测与形状在线还原，同时利用数据库技术实现远程跨区域监控，适用于特定场合的高精度监测及长期实时监测。

产品特点及外形

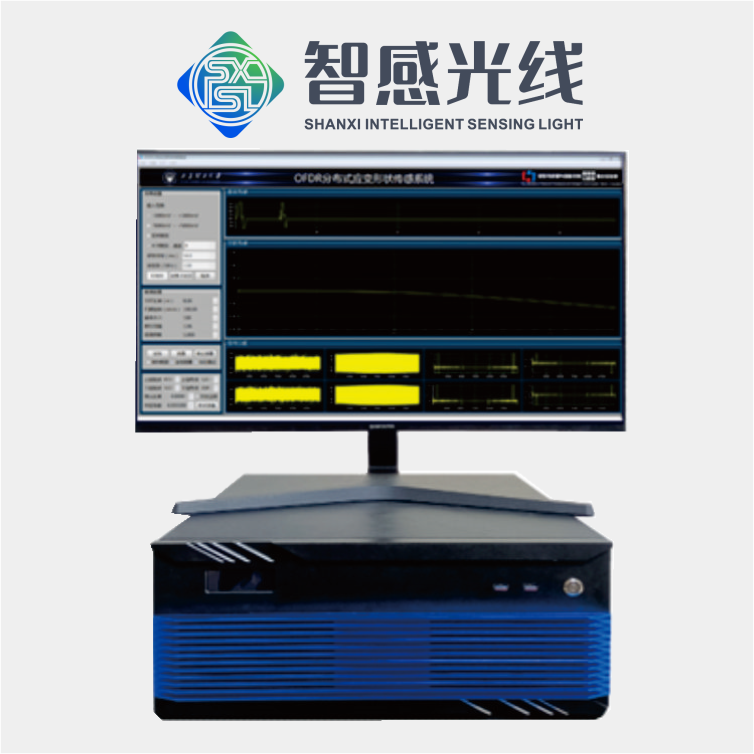

1、ZGGX-OFDR1A

（1）采用标准化机架式4U工控机箱设计，安装便携，交互性好。

（2）分布式测量，可检测应变信息，还原形状信息，并通过数据库持久化保存

（3）直观友好交互界面及产品使用详细说明文档

（4）全天候动态实时监测，便于及时数据反馈

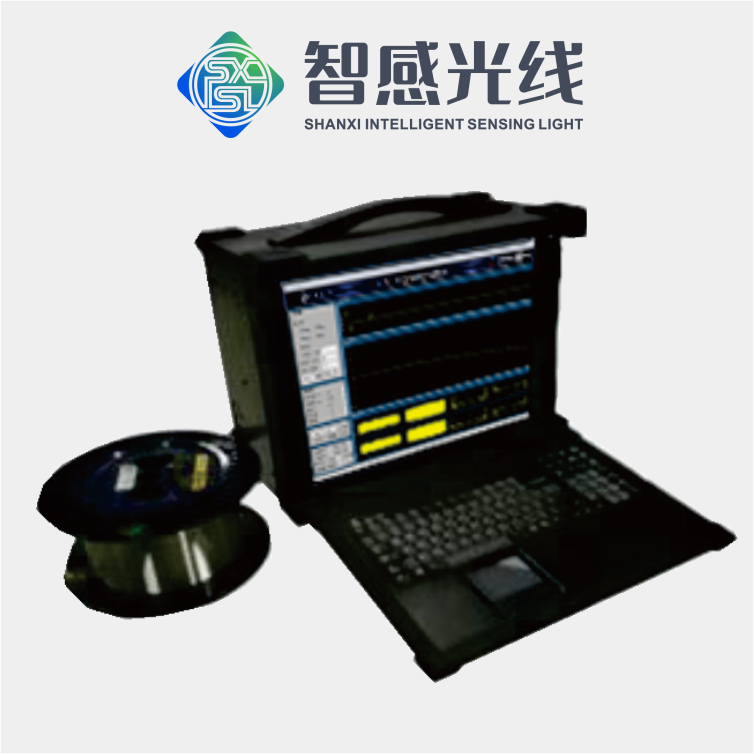

2、ZGGX-OFDR2A

（1）采用便携式手提机箱一体化设计，集成度高，交互性好

（2）可进行短距离形状传感或长距离高精度应变测量，满足多种应用需求

（3）异常应变实时报警，支持数据云端上传存储

（4）系统稳定性高，可适用于多种环境恶劣、光缆易损的工业应用场景


应用场景

1、隧道安全监测

2、机翼变形监测

3、部件装配测试

4、桥梁安全监测

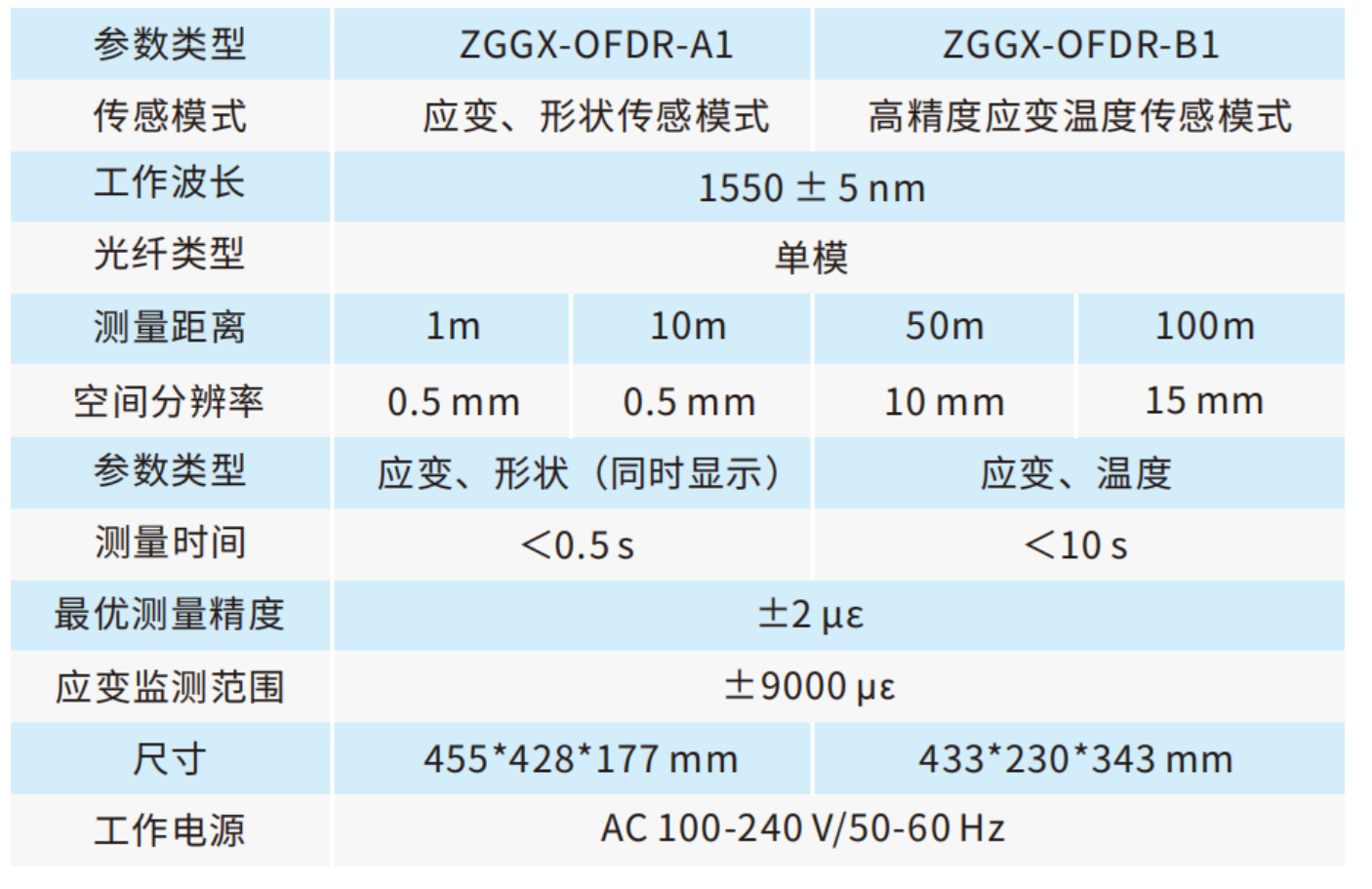

产品参数
